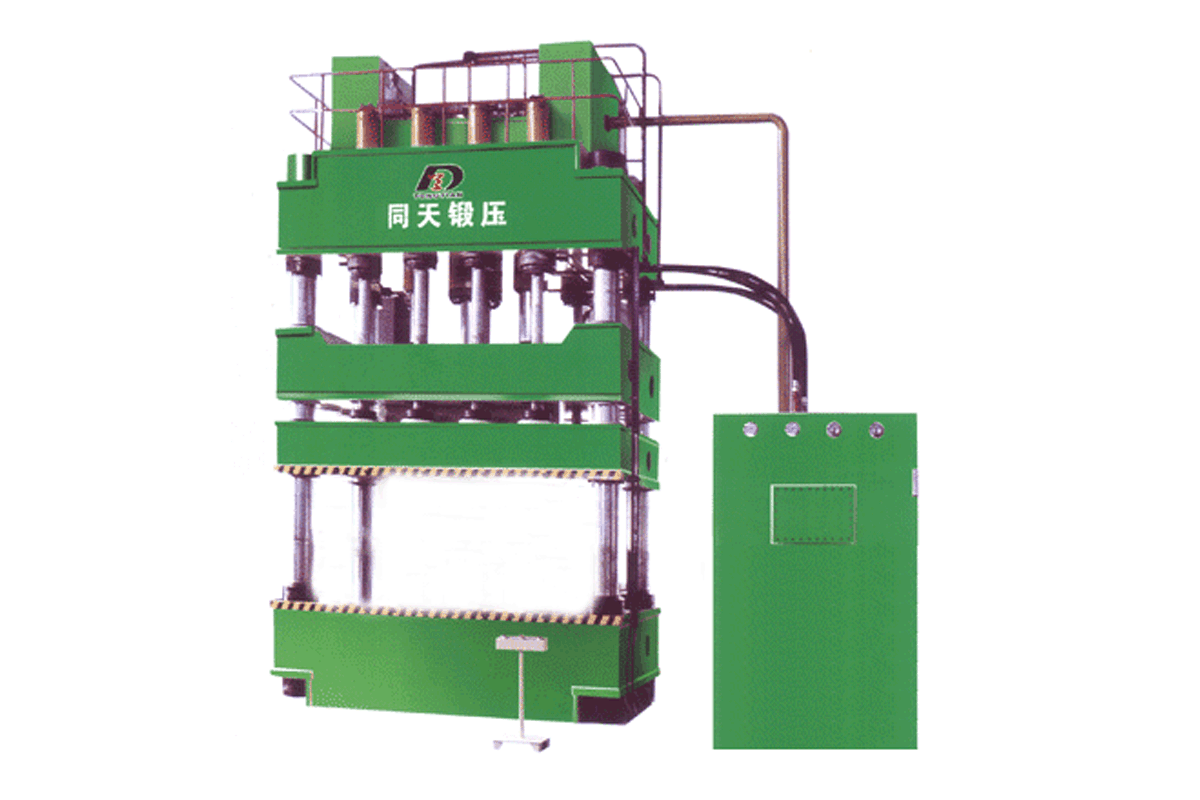

YTT28系列双动薄板拉伸液压机为通用性较广的冲压设备，主要用于大型金属薄板的拉伸、弯曲、挤压、成型等冷冲压。

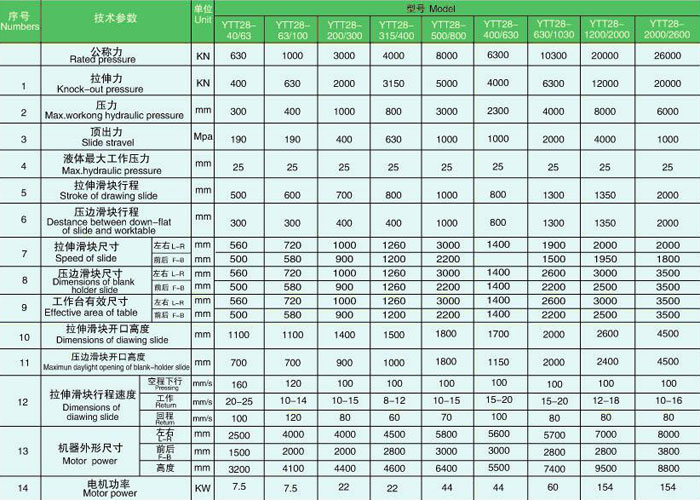

技术参数：
| 序号Number |
技术参数Specifications |
单位Unit |
型号model |
| YTT28-63/100 |
YTT28-100/160 |
YTT28-200/260 |
YTT28-315/400 |
YTT28-400/630 |
| 1 |
公称力Rated pressure |
KN |
1000 |
1600 |
2600 |
4000 |
6300 |
| 2 |
拉深力Drawing force |
KN |
630 |
1000 |
2000 |
3150 |
4000 |
| 3 |
压边力Clamping side force |
Mpa |
300 |
600 |
600 |
800 |
2300 |
| 4 |
液体最大压力Max hydraulic Pressure |
mm |
25 |
25 |
25 |
25 |
25 |
| 5 |
拉深滑块行程Stoke of slide |
mm |
500 |
600 |
700 |
800 |
800 |
| 6 |
压边滑块行程Stoke of drawing slide |
mm |
300 |
300 |
300 |
300 |
450 |
| 7 |
工作台有效尺寸Effective area of table |
左右L-R |
mm |
700 |
1000 |
900 |
1200 |
1400 |
| 前后F-B |
mm |
580 |
800 |
900 |
1200 |
1400 |
| 8 |
拉伸滑块距工作台最大距离
Max.distance between drawing
Slide and table |
KW |
1100 |
1235 |
1300 |
1400 |
1600 |
| 7 |
拉伸滑块行程速度
Drawing slide speed |
空载下行Empty descending |
mm/s |
120 |
120 |
100 |
80 |
100 |
| 工作Pressing |
mm/s |
20 |
14 |
12 |
8 |
6 |
| 回程return |
mm/s |
60 |
80 |
52 |
42 |
40 |
| 9 |
机器外形尺寸Overall dimensions of machine |
左右L-R |
mm |
2500 |
2800 |
3200 |
4000 |
5600 |
| 前后F-B |
mm |
1500 |
1600 |
2000 |
2200 |
2800 |
| 地面以上高height above ground |
mm |
3200 |
3500 |
4100 |
4600 |
5200 |
| 10 |
电机总功率Motor power |
KW |
7.2 |
15 |
15 |
22 |
42.5 |
| 11 |
重量Weight |
KG |
4200 |
8000 |
13000 |
17200 |
40000 |
|
| |
|
