湿式压力机,液压保险压力机

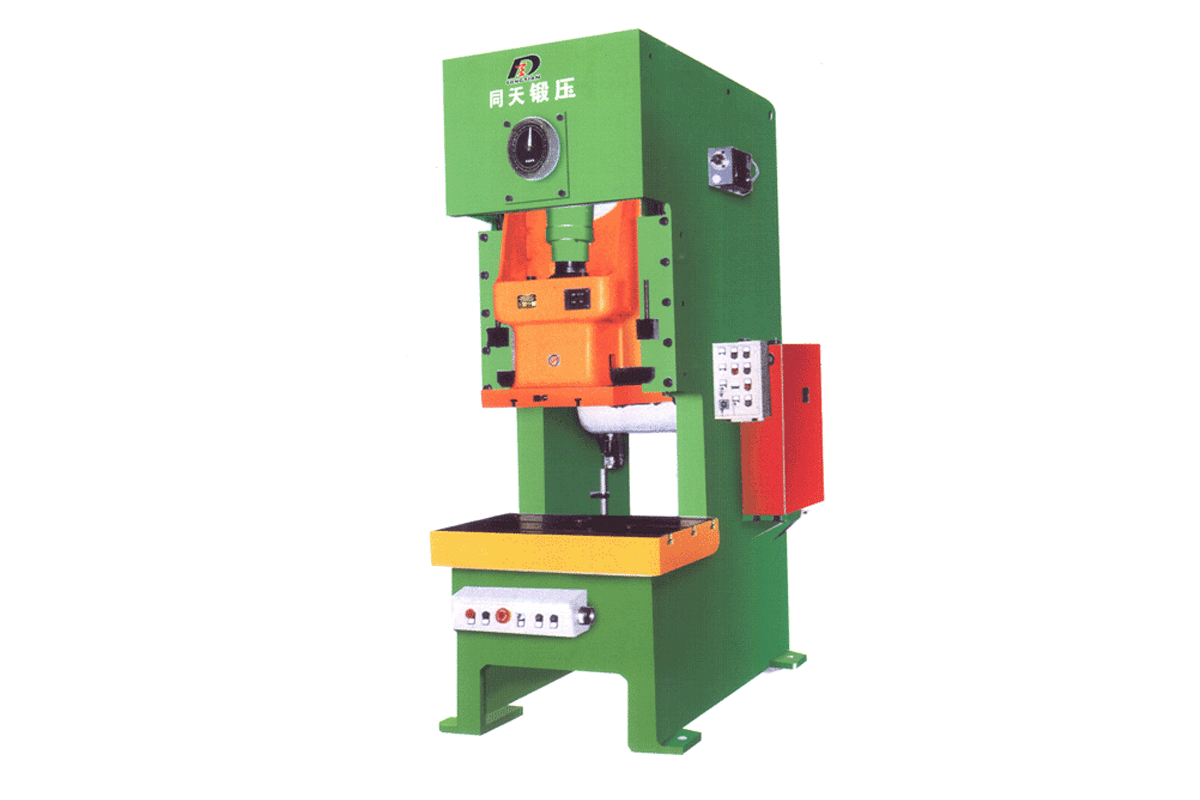

　　JH21湿式气动摩擦离合器、液压保险的压力机机采用钢板焊接机身,刚性好，精度稳定；曲轴纵放，结构紧凑，外形美观；采用湿式组合式气动摩擦离合器，结合平稳，动作灵敏，噪音低。

技术参数：

序号Number	技术参数Specifications		单位Unit	型号model
序号Number	技术参数Specifications		单位Unit	JH21-63	JH21-80	JH21-110	JH21-160	JH21-200	JH21-250	JH21-315	JH21-400
1	公称力Rated pressure		KN	630	800	1100	1600	2000	2500	3150	4000
2	滑块行程Slide travel		mm	120	140	160	200	250	250	250	250
3	行程次数Travel times		min-1	70	60	50	30	30	30	30	30
4	Zui大装模高度Max．die set height		mm	300	320	350	380	450	500	500	500
5	装模高度调节量Die set height adjustment		mm	80	80	90	100	110	120	120	120
6	滑块中心至机身距离Distance from slide block centre to the frame		mm	300	290	350	390	430	450	450	450
7	工作台尺寸 WorktabIe dimensions	前后F-B	mm	580	560	680	760	840	880	880	860
7	工作台尺寸 WorktabIe dimensions	左右L-R	mm	860	1000	1070	1170	1390	1500	1540	1610
8	滑块底面尺寸Dimensions of slide block bottom surface	前后F-B	mm	400	420	520	580	650	700	700	700
8	滑块底面尺寸Dimensions of slide block bottom surface	左右L-R	mm	480	560	620	700	880	950	950	950
9	模柄孔尺寸Size of the handle hole	直径Diameter	mm	50	50	50	65	65	65	65	65
9	模柄孔尺寸Size of the handle hole	深度Depth	mm	80	80	75	90	100	100	100	100
10	电动机motor	型号Type		Y132M-6	Y160M-6	Y160LM-6	Y180L-6	Y200L-6	Y200L-6	Y225M一6	Y250M-6
10	电动机motor	功率Power	kw	5.5	7.5	11	15	18.5	22	30	37
11	外形尺寸 Overall dimension	长Length	mm	1800	1850	2010	2280	2690	2840	3060	3060
		宽Width	mm	1210	1280	1430	1540	1630	1680	1720	1920
		高Height	mm	2580	2850	3040	3240	3810	3915	3960	3960
12	重量Weight		KG	7000	9200	11000	17000	20000	23000	28500	32000
